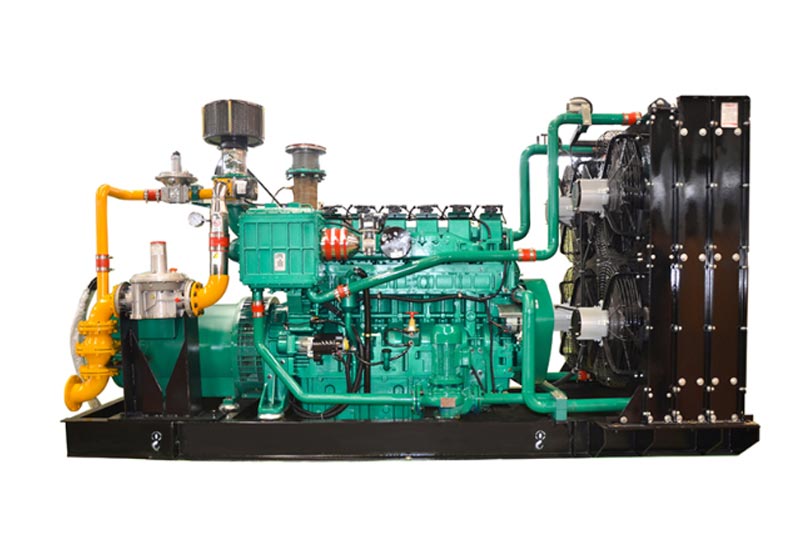

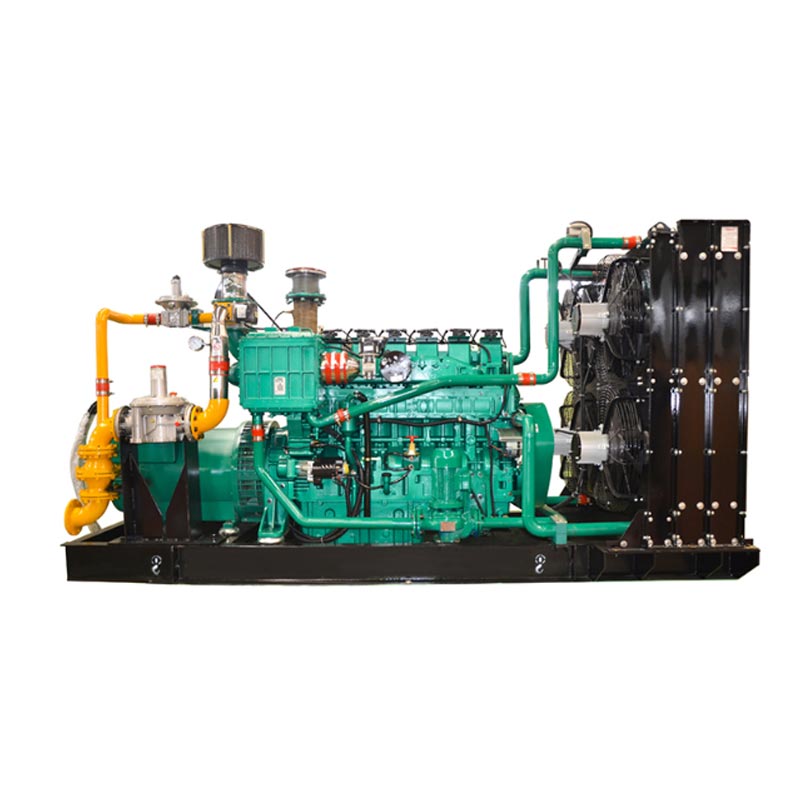

Biogasgeneratorset voor varkenshouderij

De biogasgeneratorset voor varkensboerderijen van China Kecheng kan de mest en het rioolwater van varkenshouderijen verwerken en energie opwekken zelfvoorziening. Deze apparatuur is speciaal ontworpen voor het omzetten van biogas afkomstig van veehouderijen. Het kan zich aanpassen schommelingen in de biogasconcentratie en het onzuiverheidsgehalte, en werken stabiel voor energieopwekking. De eenheid neemt een geïntegreerd ontwerp, inclusief biogasvoorbehandeling, een hoogrendement verbrandingsmotor, een generator en een afvalstroom apparaat voor warmteterugwinning. Het genereert niet alleen elektriciteit, maar wint ook warmte-energie terug voor productie of het dagelijks leven. waardoor de uitgebreide benuttingsgraad van energie wordt verbeterd. Het productvermogen varieert van 50 tot 200 kilowatt en kan worden aangepast aan de specifieke voorraadschaal en biogasproductie van het veredelingsbedrijf. De kern componenten worden geleverd met een garantieservice van twee jaar of 8.000 uur. Dit systeem kan zowel kleine en middelgrote bedrijven helpen grootschalige varkenshouderijen bereiken effectief het gebruik van hulpbronnen uit mest en rioolwater, verlagen de bedrijfskosten en een milieuvriendelijk en energiebesparend circulair productiemodel bouwen.

Toepassingsscenario's (Exclusieve scenario's voor varkenshouderijen)

1. Het varkensbedrijf maakt gebruik van een eigen stroomvoorziening

• Toepasbare scenario's: varkensstalverlichting, voerverwerkingsapparatuur (brekers, mengers), omgevingscontrole apparatuur (ventilatoren, watergordijnen, thermostaten), mestverwerkingsapparatuur (roerpompen, vaste-vloeistofafscheiders)

• Kernwaarde: Het vervangt de stroomvoorziening van het elektriciteitsnet en verlaagt de elektriciteitskosten (berekend op basis van a varkensbedrijf met 500 varkens in voorraad, wekt gemiddeld 120 kW · uur elektriciteit per dag op, wat een besparing oplevert van ongeveer 30.000 yuan aan elektriciteitskosten per jaar). Wanneer er een stroomstoring is, dient deze als noodstroombron zorg ervoor dat de ventilatie en temperatuurregeling in de varkensstal niet worden onderbroken, waardoor sterfte van varkens wordt voorkomen als gevolg van stress.

2. Terugwinning en gebruik van restwarmte uit biogas

• Toepasbare scenario's: Winterverwarming in varkensstallen (biggenbroedmachines, vleesvarkensstallen), isolatie in biogas gistingstanks (handhaving van de gistingstemperatuur van 35-40℃ en verhoging van de biogasproductie), verwarming/warm water in de woonruimtes van het personeel

• Kernwaarde: Het terugwinningspercentage van restwarmte van de generatorset is ≥80%. Het 50 kW-model kan gemiddeld 150MJ warmte per dag, voldoet aan de verwarmingsbehoeften van een varkensstal van 1000 vierkante meter en verlaagt de kosten van kolen/gas verwarming, en het bereiken van dubbele voordelen van "stroomopwekking + verwarming".

3. Netgekoppelde energieopwekking (hogere inkomsten uit overtollige elektriciteit)

• Toepasbare scenario's: Grootschalige varkensbedrijven (met een varkensbestand van ruim 2.000 varkens), voldoende biogasproductie (dagelijks biogasproductie ≥500 kubieke meter), en het overschot aan elektriciteit na eigen gebruik wordt aangesloten op het nationale elektriciteitsnet rooster

• Kernwaarde: profiteer van de nationale subsidie voor aansluiting op het nieuwe energienet (0,3-0,5 yuan/kW · uur), met een jaarlijkse netgekoppelde elektriciteit van ongeveer 1,2 miljoen kW · h voor het 200 kW-model, wat een extra inkomen genereert van 360.000-600.000 yuan. Tegelijkertijd voldoet het aan de eisen van het milieubeschermingsbeleid en helpt het het varkensbedrijf krijgt de titel “Groene Fokkerij Demonstratieboerderij”.

4. Ondersteunende voorzieningen voor mest- en rioolwaterzuivering

• Toepasbare scenario's: De Biogasgeneratorset voor varkenshouderij kan worden gekoppeld aan biogasvergisters en vaste-vloeistofscheiders op varkenshouderijen. De kracht De door de generatorset gegenereerde energie wordt rechtstreeks aan het mestverwerkingssysteem geleverd en vormt zo een energiecyclus van "mest → biogas → elektriciteit → mestverwerking"

• Kernwaarde: Het probleem van de hoge elektriciteitskosten voor mest- en rioolwaterzuiveringsapparatuur aanpakken en tegelijkertijd verlagen milieuvervuiling veroorzaakt door directe biogasemissies en het voldoen aan de eisen van milieubescherming de "Regelgeving ter voorkoming en bestrijding van vervuiling door grootschalige vee- en pluimveefokkerij".

Productvoordelen (ontworpen om de pijnpunten van varkenshouderijen aan te pakken)

Technische parameters (veelgebruikte modellen in varkenshouderijen)

Technische kenmerken (maatwerkontwerp voor varkenshouderijen)

1. Gespecialiseerd voorbehandelingssysteem voor biogas

• Kecheng's "Drietraps voorbehandelingseenheid": droge ontzwaveling in de eerste fase (verwijdering van waterstofsulfide om corrosie van verbrandingsmotoren), tweede fase cycloonuitdroging (het scheiden van waterdamp van biogas naar voorkomt waterophoping in cilinders) en een drukstabilisatieklep in de derde fase (stabiliseert de biogasdruk tot vermijd onstabiele eenheidssnelheid als gevolg van schommelingen in de biogasproductie), wat geschikt is voor de kenmerken van "hoog zwavelgehalte, hoge luchtvochtigheid en grote productieschommelingen" van biogas in varkenshouderijen.

2. Corrosiebestendig voedingssysteem

• De verbrandingsmotor is voorzien van speciale biogaszuigerveren (gemaakt van slijtvast gietijzer met een verchroomde laag) en kleppen (gemaakt van roestvrij staal), die bestand zijn tegen de corrosie van waterstofsulfide in biogas en hebben een levensduur verlengd tot 15.000 uur (50% langer dan die van gewone dieselmotoren componenten). De bougie heeft een anti-koolstofafzettingsontwerp om onvolledige verbranding van biogas te voorkomen veroorzaken koolstofafzettingen en resulteren in mislukte ontsteking.

3. Exclusief intelligent besturingssysteem voor varkenshouderijen

• Uitgerust met de KCPLC-02 speciale controller voor varkenshouderijen, ondersteunt deze: ① Automatische aanpassing van biogas concentratie (automatisch verminderen van de belasting wanneer de methaanconcentratie lager is dan 45% en automatisch het verhogen van de belasting wanneer deze hoger is dan 75% om doorbranden te voorkomen); ② Het is gekoppeld aan de temperatuurregeling van de biogasvergister (de restwarmte van de generatorset krijgt prioriteit voor de isolatie van de biogasvergister, en de afvalwarmteklep wordt automatisch geopend wanneer de temperatuur onder 35℃ daalt). ③ Bewaking op afstand via mobiel APP (zien van stroomopwekking, biogasverbruik en storingsalarmen, geschikt voor beheer op afstand per varkensbedrijf beheerders).

4. Ontwerp voor stapsgewijze benutting van restwarmte

• Gebruik 'terugwinning van restwarmte met dubbele lus': de eerste lus recupereert de restwarmte van het water in de cilindervoering van de verbrandingsmotor (met een temperatuur van 80-90℃) en levert deze voor verwarming in de varkensstal; De het tweede circuit recupereert de afvalwarmte uit het uitlaatgas (met een temperatuur van 400-500 ℃) en verwarmt de water in de biogasvergister laten circuleren via een warmtewisselaar om de fermentatietemperatuur op peil te houden, het bereiken van een energiecyclus van "stroomopwekking → verwarming → verhoogde biogasproductie", waardoor 15% meer energie ontstaat waarde dan gewone eenheden.

5. Explosiebestendig veiligheidsontwerp

Het elektrische systeem van de unit voldoet aan de explosieveilige kwaliteit Ex dⅡB T4 (geschikt voor brandbare en explosieve eigenschappen van biogas). De biogasleiding is gemaakt van roestvrij staal 304 (corrosiebestendig en explosiebestendig). Het voorbehandelingssysteem is uitgerust met een biogaslekalarm (gevoeligheid ≤0,1% VOL), dat voldoet aan de norm van "Elektrische apparatuur voor explosieve gasatmosfeer" GB 3836.1. Zorg voor de kluis exploitatie van varkenshouderijen.

Gebruiksmethode (eenvoudig bedieningsproces voor varkenshouderijen)

1. Inspectie vóór het opstarten (dagelijks verplicht)

2. Opstarten (voornamelijk in automatische modus)

1. Start het voorbehandelingssysteem: Open de uitlaatklep van de biogasvergister, start het voorbehandelingssysteem (ontzwavelingsventilator, ontwateringspomp) en laat deze 5 minuten draaien. Na de zuiverheid van het biogas (methaan concentratie ≥50%) en de druk stabiliseert, opent u de klep die het biogas naar de unit leidt.

2. Opstarten van het apparaat: Klik op "Auto Start" op het aanraakscherm van de controller. Nadat het apparaat 30 seconden heeft voorverwarmd (verlengd tot 1 minuut in een omgeving met lage temperaturen), start deze. Let op het toerental (verhoog geleidelijk tot 1500 tpm), biogasinlaatdruk (0,8-1,2 kPa) en stroomopwekkingsspanning (380 V ± 5%). Zodra de parameters stabiliseren, automatisch laden (de eerste belasting bedraagt niet meer dan 50%). Laat het 10 minuten draaien en verhoog dan naar vol laden.

3. Gebruik van afvalwarmte Instellingen: Pas indien nodig de terugwinningsklep voor afvalwarmte aan. Wanneer de varkensstal erom vraagt verwarming, open het "verwarmingscircuit". Wanneer de biogasvergister isolatie nodig heeft, opent u de "biogasisolatie". circuit". De controller bewaakt automatisch de temperatuur en past de klepopening aan.

3. Operationele monitoring (dagelijks beheer)

• Registreer elke twee uur de belangrijkste parameters: energieopwekking, biogasverbruik, methaanconcentratie en de temperatuur van de restwarmtetoevoer (verwarming voor varkensstallen ≤60℃, isolatie voor biogasvergisters ≤40℃). Wanneer het biogas concentratie lager blijkt te zijn dan 45%, controleer dan onmiddellijk de vergistingsconditie van de biogasvergister (zoals als voedingssnelheid, roerfrequentie).

• Regelaar alarmafhandeling: Bij alarmen zoals "Lage biogasdruk" (controleer de uitlaatklep van het biogas vergister), "Hoge watertemperatuur" (reinig de kalk in het koelsysteem) of "storing in de ontzwavelingsinrichting", zal de De belasting moet worden verminderd en eerst moet de machine worden uitgeschakeld. Pas nadat de storing is verholpen, kan de machine weer werken opnieuw opgestart.

4. Uitschakeling (aan het einde van elke dag of in geval van storing)

1. Belastingsvermindering en uitschakeling: Ontlast eerst geleidelijk (verminder de belasting tot 0), sluit de klep die de biogas naar de unit, voorbehandelingssysteem 5 minuten laten draaien (resterend biogas in de leiding zuiveren), klik vervolgens op "Stop" op de controller en de unit zal 3 tot 5 minuten onbelast draaien voordat hij stopt.

2. Systeemuitschakeling: schakel het voorbehandelingssysteem uit (ontzwavelingsventilator, ontwateringspomp), sluit de uitlaatklep van de biogasvergister (wanneer de machine langere tijd buiten bedrijf is), controleer dan op eventuele biogaslekkage of olie uit het apparaat lekt en verwijder het stof van het oppervlak van het apparaat.

3. Gegevensregistratie: registreer de totale energieopwekking, het totale biogasverbruik en de bedrijfsduur van de dag de basis voor kostenberekening en subsidieaanvraag.

Veiligheid en bescherming (belangrijke regelgeving voor varkenshouderijen)

1. Installatieveiligheid (basisvereisten)

• Normen voor locatiekeuze: De unit moet in de windrichting van de biogasvergister worden geïnstalleerd (tenminste 10 meter afstand van de biogasvergister), ver van de voeropslag van de varkensstal en open vuurbronnen (zoals zoals ketels en kachels). De installatieruimte moet goed geventileerd zijn (met een ventilatievolume per uur van minimaal 20 maal het volume van de unit) en de ondergrond mag geen vonken veroorzaken (zoals cement + antistatisch coating).

• Explosiebestendig ontwerp: Biogasleidingen moeten gebruik maken van explosieveilige buisfittingen (zoals koperen kleppen om te voorkomen dat vonken door impact) en er moet één explosieveilige overdrukklep worden geïnstalleerd per 10 meter pijpleiding. Elektrische apparatuur (zoals verlichting en schakelaars) moet explosieveilig zijn. Het is ten strengste verboden gebruik niet-explosieveilig gereedschap als u in de buurt van het apparaat werkt.

• Brandbeveiligingsconfiguratie: De installatieruimte is uitgerust met 2 droge poederbrandblussers van 4 kg (≤5 meter afstand van de unit) en een brandzandbak (met een inhoud van ≥0,5m³). Waarschuwingsborden zoals "Geen open vlam" en Er worden ‘ontvlambare en explosieve’ installaties opgezet en de effectiviteit van de brandbeveiligingsvoorzieningen wordt regelmatig geïnspecteerd.

2. Operationele veiligheid (Personeelsnormen)

• Gecertificeerd personeel: Operators moeten een gespecialiseerde training volgen door Kecheng Electric Power (biogasveiligheid, unit operatie), slagen voor de beoordeling en verkrijgen een certificaat voordat zij hun functie aanvaarden. Ongelicentieerd personeel is dat wel ten strengste verboden voor operationele eenheden.

• Contra-indicaties voor gebruik: Demonteer de biogasleiding of explosieveilige componenten niet als de unit in bedrijf is in bedrijf. Rook niet en gebruik geen open vuur in de installatieruimte. Bij controle op biogaslekkage toepassen zeepsop in de leidingverbindingen (detectie van open vuur is ten strengste verboden). Als er belletjes worden gevonden, stop dan de machine onmiddellijk ter afhandeling.

• Persoonlijke bescherming: Draag tijdens het gebruik antistatische werkkleding en antislipschoenen. Draag stofmaskers en handschoenen bij contact met ontzwavelingsmiddelen (om huidirritatie door ontzwavelingsmiddelen te voorkomen). Raak de ontgrendeling van statische elektriciteit aan apparaat voordat u de installatieruimte betreedt (om statische elektriciteit van het menselijk lichaam vrij te geven).

3. Zorg voor veiligheid (regelmatige inspectie)

• Stroom- en gasafsluiting: Vóór onderhoudswerkzaamheden moet de stroomvoorziening van de unit worden losgekoppeld (schakel de netspanning uit). schakelaar), moet de klep van de biogasleiding gesloten zijn en moet het resterende biogas in de pijpleiding gesloten zijn spoelen met stikstof of lucht (werkzaamheden kunnen pas worden uitgevoerd nadat is vastgesteld dat de methaanconcentratie ≤0,5% bedraagt VOL). Er moet een waarschuwingsbord worden opgehangen met de tekst "Onder onderhoud, niet starten".

• Onderhoud van componenten: Wanneer u de ontzwavelaar vervangt, moet dit worden uitgevoerd in een goed geventileerde omgeving. De oude ontzwavelingsinrichting moet worden afgedicht (om milieuvervuiling te voorkomen). Bij het reviseren van de interne verbranding Bij motoren is het ten strengste verboden gereedschap te gebruiken dat gemakkelijk vonken kan veroorzaken (zoals stalen sleutels; dat is het wel). aanbevolen om koperen sleutels te gebruiken).

• Regelmatige inspectie: de gevoeligheid van het biogaslekalarm en de afdichtingsprestaties van explosieveilige elektrische apparatuur wordt maandelijks geïnspecteerd. Eén keer per jaar wordt de wanddikte van de biogasleiding geïnspecteerd kwart (om corrosie en perforatie te voorkomen). Een uitgebreide veiligheidsbeoordeling wordt uitgevoerd door een Kecheng Electric Eén keer per jaar een energiemonteur.

4. Noodreactie (plotselinge situaties)

• Biogaslekkage: stop onmiddellijk de machine, sluit de biogastank en de biogasklep van de unit, zet alles aan ventilatieapparatuur in het installatiegebied, evacueer personeel naar de bovenwindse richting en verbied dit ten strengste de schakelaar van elektrische apparatuur (zoals verlichting, mobiele telefoons). Nadat de methaanconcentratie beneden is gedaald 0,5%, controleer het lekpunt en repareer het.

• Brandongeval: stop de machine onmiddellijk en sluit de gastoevoer af. Gebruik een droogpoederbrandblusser om te zetten blussen van de brand (gebruik geen water om de brand te blussen, aangezien biogas lichter is dan lucht en water dit niet kan bedekken). Bij bel tegelijkertijd 119, evacueer het personeel in de varkenshouderij en de varkens naar een veilig gebied. Na het blussen van de brand, onderzoek dan de oorzaak van de brand (zoals kortsluiting of open vuur).

• Uitschakeling unit bij storing: In geval van uitschakeling vanwege een biogasonderbreking wordt de back-upstroomvoorziening (zoals diesel generator) moet onmiddellijk worden geactiveerd om ventilatie en temperatuurbeheersing in de varkensstal te garanderen. Als de biogasgeneratorset voor varkenshouderij stopt vanwege een mechanisch defect, neem dan contact op met de after-sales service van Kecheng Electric Power (400-xxx.xxxx). Wij reageert binnen 2 uur en voert binnen 24 uur reparatie ter plaatse uit.
