500kW generatorset

De 500 kW generatorset van Kecheng is gemaakt in China. De kern van de eenheid maakt gebruik van de Chongqing Cummins-motor en Lille Semir borstelloze generator, gecombineerd met het zelfstartende besturingssysteem, zorgt voor een hoge betrouwbaarheid en snelheid reactie. De stroomvoorziening wordt automatisch gestart binnen 15 seconden nadat de hoofdstroomvoorziening is uitgeschakeld, en het standby-vermogen bedraagt maximaal 500 kW. Dit product maakt gebruik van een geïntegreerd containerisatieontwerp, compacte structuur, gemakkelijk te gebruiken verplaatsen en installeren, en voldoet aan de relevante nationale en internationale normen. Het heeft een laag brandstofverbruik tijdens werking en stabiele prestaties, waardoor het bijzonder geschikt is voor plaatsen waar extreem hoge eisen aan worden gesteld continuïteit van de stroomvoorziening, zoals ziekenhuizen, datacentra, industrieparken en ondersteuning bij grote evenementen.

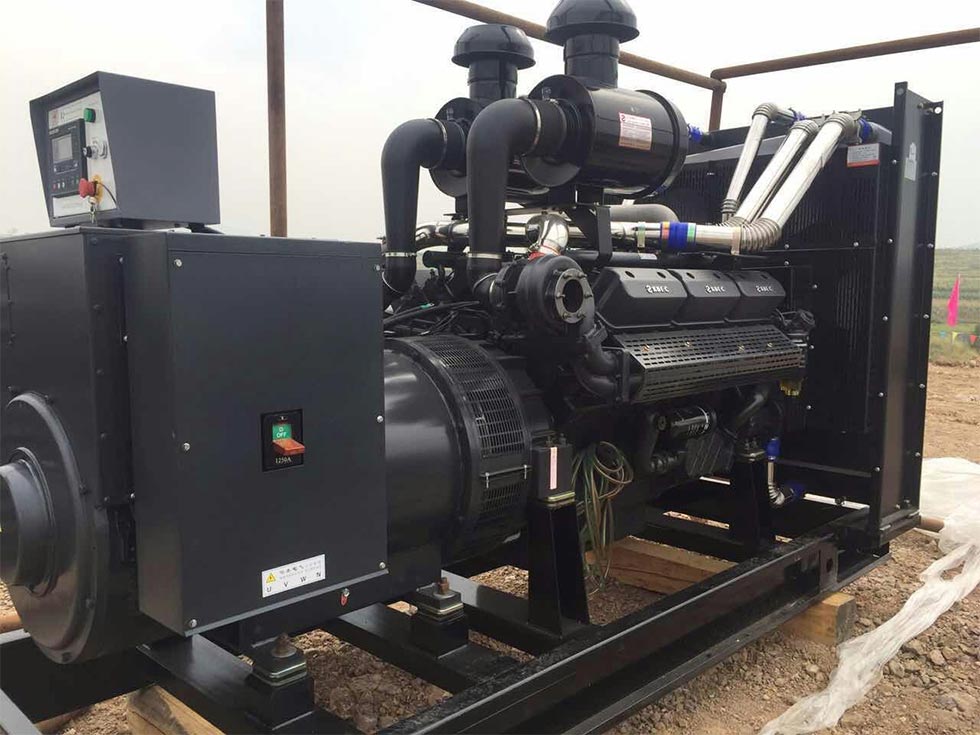

Uiterlijktekening van Kecheng 500 kW generatorset

Kernvoordeel

Analyse van Cummins-motorprestaties

Als krachtkern van de eenheid heeft de Chongqing Cummins KTA19-G8-motor een inline-indeling met 6 cilinders, cilinderdiameter × slag 159 mm x 159 mm, cilinderinhoud 18,9 l, en bereikt een reservevermogen van 575 kW via interkoeling met turbocompressor technologie. Het directe brandstofinjectiesysteem PT, in combinatie met een elektronische regelaar, vermindert het brandstofverbruik verbruik tot slechts 206 g/kw·u (75% belasting), wat 8% lager is dan dat van vergelijkbare modellen. Het ontwerp van Het zeer sterke cilinderblok van gelegeerd gietijzer en de integrale krukas van gesmeed staal zorgen voor een grote revisie het interval bedraagt meer dan 20.000 uur en is geschikt voor een breed temperatuurbereik van -20℃ tot 40℃.

Technische hoogtepunten van Leroy Somer-generatoren

De Lillesemma borstelloze generator (beschermingsklasse IP23, isolatieklasse H) maakt gebruik van AVR automatische spanningsregeling systeem, stabiele spanningsaanpassingssnelheid ≤ ± 1%, tijdelijke spanningshersteltijd < 3 seconden, om veiligheid te garanderen bediening van gevoelige belastingen zoals medische apparatuur en precisie-instrumenten. De generator is uitgerust met een PMG-excitatiesysteem met permanente magneten, dat een stabiele output handhaaft, zelfs als het elektriciteitsnet fluctueert. De telefoon harmonische coëfficiënt THF is minder dan 2%, voldoen aan de strenge eisen voor power kwaliteit van communicatiebasisstations, enz.

Intelligent zelfstartend systeem

De 500 kW dieselgeneratorset is uitgerust met een LCD Chinees numeriek besturingssysteem met vloeibare kristallen, ondersteunt ATS dubbele voedingschakeling en drievoudige detectie van onderspanning op het elektriciteitsnet (responstijd < 0,5 seconden). logica voor opnieuw opstarten en zelfdiagnose van fouten. Het 24V DC startsysteem, in combinatie met de watermantel verwarmer, behaalt een startsuccespercentage van 99% in een omgeving van -15℃. De module voor bewaking op afstand kan 16 operationele parameters zoals spanning, frequentie en oliedruk in realtime, en ondersteunen gegevenstoegang tussen mobiele APP en pc.

Technische parameter

Generatorfuncties

Structurele ontwerphoogtepunten

• Modulaire indeling: De motor, generator en besturingssysteem zijn flexibel met elkaar verbonden door middel van schokabsorberende pads verminder de trillingsoverdracht (amplitude ≤0,3 mm) en verleng de levensduur van de apparatuur.

- Geluidsarme optimalisatie: Door gebruik te maken van een dubbellaagse geluidsisolerende hoes (binnenlaag van geluidsabsorberend katoen + buitenlaag van staalplaat), gecombineerd met een impedantie-composietdemper, kan het geluid worden teruggebracht tot 75 dB (een geluidsdichte boxmodule is optioneel vereist).

- Onderhoudsgemak: Het oliefilter, het brandstoffilter en andere kwetsbare onderdelen van de motor zijn centraal opgesteld. Bij dagelijks onderhoud hoeven geen randcomponenten te worden gedemonteerd, waardoor 50% van de onderhoudstijd wordt bespaard.

Aanpassingsvermogen aan het milieu

De eenheid heeft de GB/T 2423.16-vormtest (graad ≤2) en de seismische sterktetest (horizontale versnelling 0,2 g) doorstaan. en kan lange tijd functioneren in een omgeving met een hoogte van ≤1000m en een relatieve vochtigheid van ≤90% (geen condensatie). Het brandstofsysteem is compatibel met 0# diesel (zomer) en -10# diesel (winter) en is uitgerust met een olie-waterafscheider (met een filtratienauwkeurigheid van 10 μm) om betrouwbaarheid te garanderen in gebieden met brandstof met een hoog zwavelgehalte inhoud.

Gebruiksmethode

Controleproces vóór het opstarten

• Brandstofsysteem: Controleer of het brandstofpeil in de brandstoftank ≥30% is, open de brandstofkraan en verwijder alle lucht uit de tank. pijpleiding (druk de brandstofpomp met de hand totdat de weerstand toeneemt). - Elektrisch systeem: batterijspanning ≥24V, het bedieningspaneel geeft de stand-bystatus weer en de noodstopknop wordt gereset. - Mechanische inspectie: De het oliepeil moet tussen de H/L-markering op de peilstok staan, het koelvloeistofpeil moet tweederde van de uitzetting bereiken tank, en de spanning van de ventilatorriem moet zodanig zijn dat de persdoorbuiging 10-15 mm bedraagt.

Stappen voor het opstarten

• Automatische modus: Draai de knop op het bedieningspaneel naar "Automatisch" en het systeem gaat naar de netstroombewaking staat. Het zal automatisch starten wanneer de netstroom wordt onderbroken (de ATS-schakeltijd daarna succesvol). opstarten duurt minder dan 10 seconden).

- Handmatige modus: houd de knop "Start" 3 seconden ingedrukt. Zodra het toerental stijgt naar 1500rpm en de spanning stabiliseert, sluit u de uitgangsstroomonderbreker (let erop dat de frequentiemeter 50 ± 0,5 Hz aangeeft).

- Laadvereisten: na het starten, gedurende 3 minuten stationair draaien (oliedruk ≥0,3 MPa), verhoog de belasting geleidelijk tot 50%, en na 10 minuten draaien kan dit worden verhoogd tot volledige belasting.

Specificatie van de uitschakelbewerking

• Normale uitschakeling: Verwijder eerst de belasting en laat de motor 5 minuten stationair draaien (om te voorkomen dat de turbocompressor kapot gaat). oververhitting), druk op de knop "Stop" en sluit vervolgens de brandstofklep nadat de snelheid naar 0 is gedaald.

- Noodstop: wanneer de oliedruk minder dan 0,2 MPa is, is de watertemperatuur hoger dan 105 ℃ of abnormaal Als er geluiden optreden, druk dan onmiddellijk op de rode noodstopknop. Na het incident moet de storing vooraf worden gecontroleerd opnieuw opstarten.

- Langetermijnuitschakeling: één keer per week opstarten (30 minuten draaien), maandelijks het elektrolyt van de batterij vervangen (indien de omgevingsvochtigheid hoger is dan 75%) en voeg conserveermiddelen toe aan de brandstoftank.

Voorzorgsmaatregelen

Milieuvereisten

• Installatieplaats: De afstand tussen de unit en de muur mag niet minder zijn dan 1,5 m, en het luchtoppervlak moet de inlaat mag niet minder zijn dan 2,5 ㎡ om de circulatie van koude lucht te garanderen (3 m³/min luchtvolume is vereist voor elke kW van macht).

- Emissie-eisen: De uitlaatpijp moet voorzien zijn van een regenkap. De helling van het horizontale gedeelte mag niet minder zijn dan 3°. De uitlaat moet uit de buurt van de luchtinlaat worden gehouden (een afstand van meer dan 5 meter). voorkomen dat de uitlaatgassen terugstromen.

- Brandbeveiligingsvoorschriften: De computerruimte is uitgerust met 2 poederblussers van 8 kg. De afstand tussen de olietank en de unit moet meer dan 1 meter zijn. De grond moet worden behandeld om het binnendringen van olie te voorkomen (dat is het geval). aanbevolen om een epoxyharscoating te gebruiken).

Onderhoudscyclus

Veiligheidswaarschuwing

Het is ten strengste verboden om de reling tijdens bedrijf te openen. De oppervlaktetemperatuur van het einddeksel van de generator kan 120℃ bereiken, wat gevoelig is voor brandwonden. Vóór het onderhoud moet de hoofdstroomonderbreker worden losgekoppeld en moet er een "Do Niet dichtbij" bordje opgehangen. De ontlaadtijd van de condensator mag niet minder dan 5 minuten bedragen. Tijdens het onweersseizoen is de De aardingsweerstand moet worden getest op ≤4Ω, en de bedrijfsspanning van de bliksemafleider moet worden ingesteld op 420V (lijnspanning).

Toepassingsgeval

De 500 kW-generatorset van Kecheng heeft belangrijke projecten gediend, zoals de geautomatiseerde terminal van de haven van Qingdao (wordt binnenkort in gebruik genomen in 2023) en het noodstroomvoorzieningssysteem van het Qilu Ziekenhuis (te installeren in 2024). Tijdens de zomerenergierantsoeneringsperiode in Weifang in 2024 heeft een bepaalde chemische onderneming deze eenheid overgenomen om de continue werking van de belangrijkste productielijnen. Het leverde in totaal 1.260 uur stroom, met een gemiddelde gemiddelde tijd tussen storingen van 480 uur. Het brandstofverbruik werd met 1,2 ton verminderd vergeleken met dat van hetzelfde energiemerk.
